A hőátadó olajfűtő kemence működési elve és jellemzői:

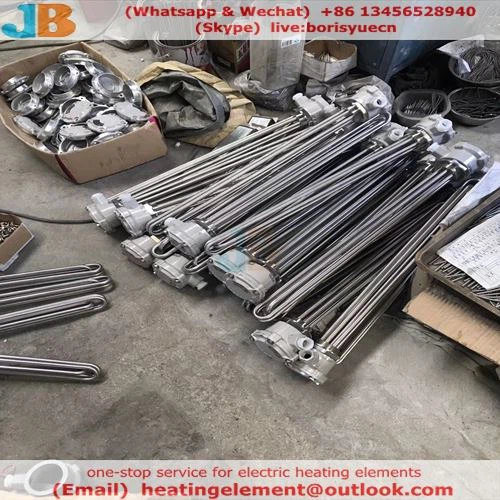

A robbanásbiztos-elektromos fűtésű hőátadó olajkemence (szerves hőhordozó kemence) egy új típusú speciális robbanásbiztos ipari kemence, amelyet külföldi fejlett technológia alapján fejlesztettek ki, amely biztonságos, energia{1} {2}}takarékos, nagy-hatékonyság, alacsony-nyomás, és magas-hőmérsékletű hőenergiát biztosít. A kemence egyfajta elektromos energia, mint hőforrás, vagyis a hővezető olajba merített cső alakú elektromos fűtőelem energiát kap, hogy hőt termeljen, a hővezető olajat a hőhordozót, és a hőt a forró-olaj keringető szivattyú kényszerkeringteti, és a hőt egy vagy több hűtőbordára továbbítja. felszerelés. A hőt{9}}használó berendezés tehermentesítésekor a hővezető olaj ismét áthalad a keringető szivattyún, visszatér az elektromos fűtőkemencébe, elnyeli a hőt és átadja a fűtésnek. berendezések, és így tovább, a folyamatos hőátadás megvalósítása érdekében. Annak biztosítása érdekében, hogy a termikus berendezés folyamatos és stabil magas hőmérsékletű{12}}energia előállítására használható legyen. Megfeleljen a közepes fűtés technológiai követelményeinek. A hőátadó olajfűtő kemence digitális kijelzős hőmérséklet-szabályozóval vezérelhető, túlmelegedés riasztás, alacsony olajszint riasztás és túlnyomás riasztás funkcióval. És kiszáradás- és robbanásbiztos-biztonsági intézkedésekkel rendelkezik. A robbanásbiztos fűtőtestek az ExdIIBT4, ExdIIBT6, ExdIICT6 stb.
Jellemzők:
1. A berendezés kompakt szerkezetű, kis méretű, könnyű súlyú, könnyen telepíthető és működtethető. Fűtéskor nincs szennyezés, alacsonyabb üzemi nyomás mellett magasabb üzemi hőmérséklet érhető el.
2. The degree of automation is high, and the advanced automatic temperature control mode is adopted, that is, the automatic adjustment of heat load is realized by feeding back the set temperature to the control system. Using the control technology of the perfect combination of fuzzy control and self-tuning PID control, the temperature control accuracy can reach ±1 degree -±0.1 degree , or even more accurate. And can be connected to the computer network, the implementation of man-machine dialogue. The control system can provide the DCS system with signals such as heater running, over-temperature, stop, temperature signal, interlock state, etc., and can accept the automatic and stop operation commands issued by the DCS. And added a reliable safety monitoring device. Such as: ① conventional electrical protection, leakage protection, short circuit protection and so on. ②With multiple interlocking interfaces, it can effectively monitor the oil pump, flow and pressure at any time. ③A set of over-temperature alarm system independent of normal temperature control is provided. When the conventional temperature control is out of control due to various reasons, the system can not only alarm in time, but also turn off the electric heater irreversibly to ensure the safe operation of the system. And input the contact signal.
3. A berendezés ésszerű felépítésű, kiforrott technológiával, teljes támogatási lehetőséggel, rövid telepítési idővel, kényelmes üzemeltetéssel és karbantartással, biztonságos és megbízható, valamint széles alkalmazási körrel rendelkezik.
4. A belső fűtési típusú zárt-körű fűtést alkalmazzák, magas hőhasznosítási arány, figyelemre méltó energiamegtakarítási hatás, alacsony üzemeltetési költség és a befektetések gyors megtérülése.
●Main purpose:
Used in petrochemicals, oil materials, building materials industry, textile printing and dyeing, food, plastics, rubber, pharmaceuticals, etc. Since there are many types of heat transfer oil heating furnace products, our company will not list them one by one here, and the specific specifications will be shaped and produced according to the requirements of each customer. (Users can fax your company's process requirements to us, and our company can design and produce according to your company's actual situation)
Termikus olajkemencék műszaki paraméterei
modell
Névleges hőteljesítmény
Hőmérséklet tartomány foka
pontosság
Termikus hatásfok
Tervezési nyomás MPa
Szivattyúfej m
Szivattyú átfolyás m3/h
Motor teljesítmény KW
KW
104 Kcal/óra
YDRL6
6
0.5
0-200
±1 degree
>95
0.5
20
2/3
0.55/0.75
YDRL9
9
0.77
0-300
±1 degree
>95
0.5
20
3/5
0.75/1.5
YDRL12
12
1
0-350
±1 degree
>95
0.5
28
6
1.5
YDRL15
15
1.3
0-350
±1 degree
>95
0.5
28
6
1.5
YDRL18
18
1.5
0-350
±1 degree
>95
0.5
húszonkettő
8
1.5
YDRL24
huszonnégy?
2
0-350
±1 degree
>95
0.5
25
10
2.2
YDRL30
30
2.58
0-350
±1 degree
>95
0.5
25/30
10/12.5
2.2/3
YDRL36
36
3
0-350
±1 degree
>95
0.5
25/30
10/12.5
2.2/3
YDRL45
45
3.87
0-350
±1 degree
>95
0.5
30/32
12.5/16
3/4
YDRL48
48
4
0-350
±1 degree
>95
0.5
30/32
12.5/16
3/4
YDRL60
60??
5
0-350
±1 degree
>95
0.5
32/18
16/25
4/5.5
YDRL72
72
6
0-350
±1 degree
>95
0.5
32/18
25
4/5.5
YDRL80
80
6.9
0-350
±1 degree
>95
0.5
40/32
18/32
5.5
YDRL90
90
7.7
0-350
±1 degree
>95
0.5
40/32
18/32
5.5
YDRL100
100
8.6
0-350
±1 degree
>95
0.5
32/51
32/25
5.5/7.5
YDRL120
120
10
0-350
±1 degree
>95
0.5
40/32
40/32
7.5/5.5
YDRL135
135
11.6
0-350
±1 degree
>95
0.5
40/32
40/32
7.5/5.5
YDRL150
150
12.9
0-350
±1 degree
>95
0.5
32/40
32/40
5.5/7.5
YDRL180
180
15.5
0-350
±1 degree
>95
0.5
40/46
40/60
7.5/11
YDRL240
240
20.6
0-350
±1 degree
>95
0.5
50/46
50/60
11/15
YDRL280
280
huszonnégy
0-350
±1 degree
>95
0.5
50/46
50/60
15
YDRL300
300
25.8
0-350
±1 degree
>95
0.5
50/46
50/60
15
YDRL360
360
30
0-350
±1 degree
>95
0.5
50/46
50/60
15
YDRL400
400
35
0-350
±1 degree
>95
0.5
60
58
18.5
YDRL450
450
38.7
0-350
±1 degree
>95
0.5
60
58
18.5
YDRL480
480
40
0-350
±1 degree
>95
0.5
60
58
18.5
YDRL600
600
50
0-350
±1 degree
>95
0.5
55/30
100/155
húszonkettő
1000 YDRL
1000
86
0-350
±1 degree
>95
0.5
80/60
100/160
37/45
(Ez a termék testreszabható az ügyfél igényei szerint, rajzok, feszültség, teljesítmény, méret megadásával)
